Источники газа типа ИГ
Источники газа ИГ-1, ИГ-3, ИГ-8 предназначены для создания избыточного давления газов в замкнутом объеме и используются для приведения в действие поршневых (пневматических) пусковых устройств или встроенных поршневых исполнительных механизмов (ПИМ) запорных устройств.
Управляющая среда для поршневых приводов - продукты сгорания пиротехнического состава газогенератора.
Типы применяемых газогенераторов:
- Элемент газогенерирующий пусковой ЭГП ПП-3СП ТУ 7287-195-07513406-2002 (для ИГ-1);
- Устройство электропуска УП-3М ТУ 7287-202-07513406-2002 (для ИГ-3, ИГ-8).
Источник газа укомплектован узлом заземления, который устанавливается между ним и корпусом поршневого привода.
Газогенераторы используются однократно и не подлежат ремонту.
Газогенераторы одного типа взаимозаменяемы.
Конструкция и размеры источников газа |
|
|
|

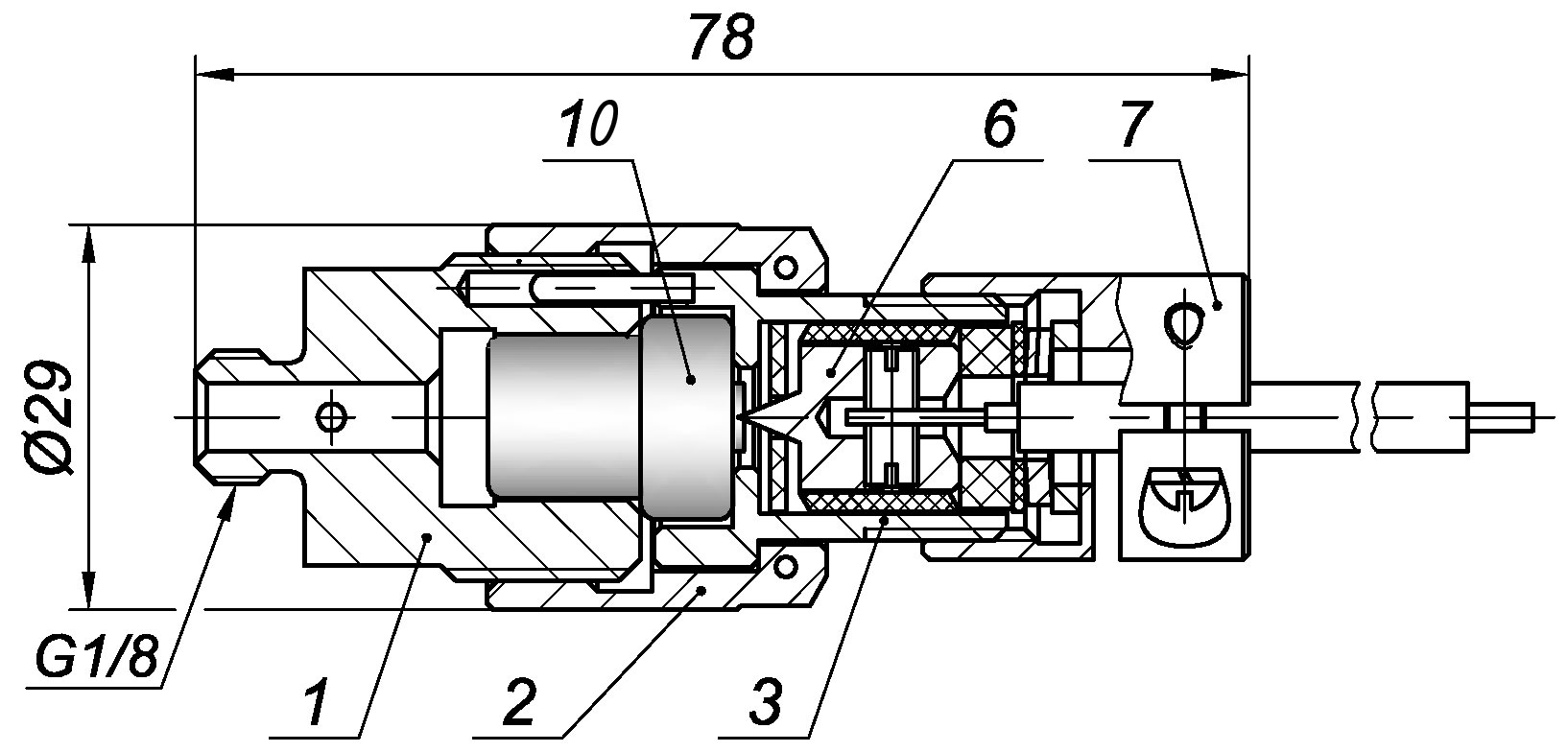

Источник газа ИГ-1 (однопроводный) |

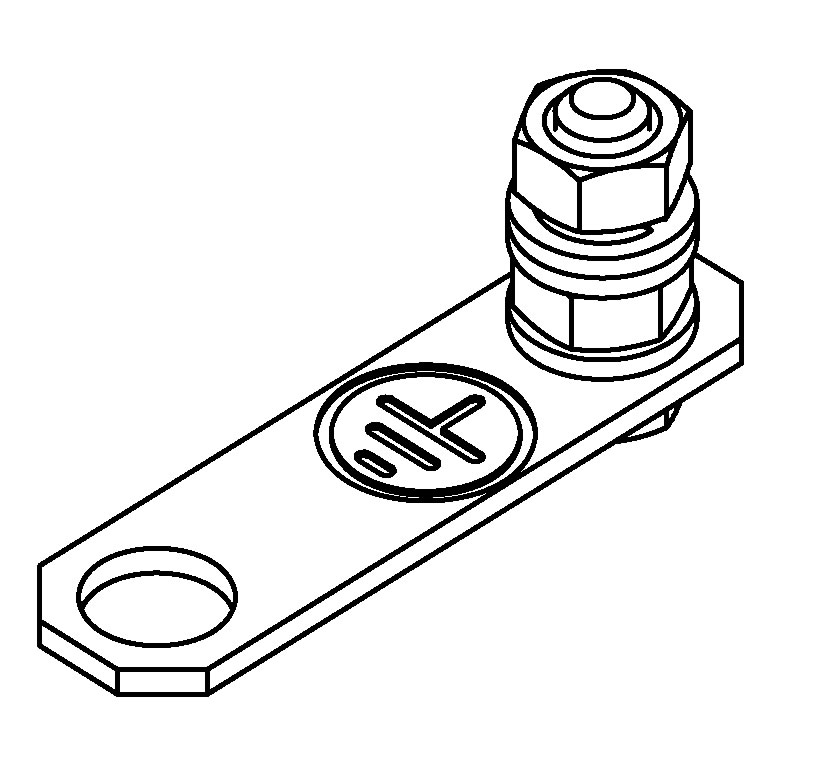

Узел заземления для ИГ-1 и ИГ-3 |
|
1 - Штуцер 2 - Гайка накидная 3 - Корпус 4 - Клемная колодка 5 - Колпачок 6 - Электроконтакт 7 - Зажим 8 – Сальник 9* - Устройство электропуска УП-3М 10* - Элемент газогенерирующий пусковой ЭГП ПП-3СП * Газогенераторы в комплект поставки не входят и указываются при заказе отдельно.
|

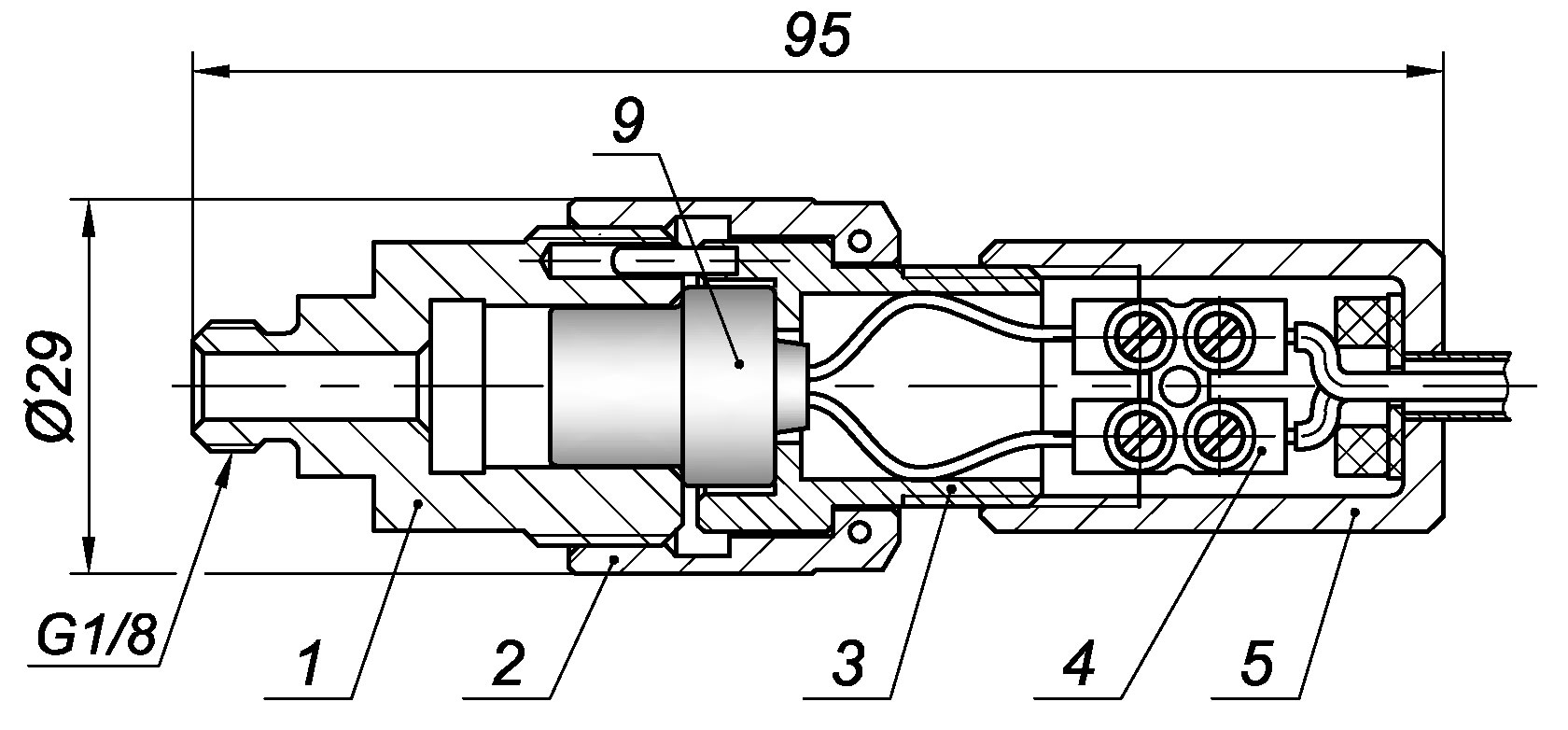

Источник газа ИГ-3 (двухпроводный) |
|
|
|

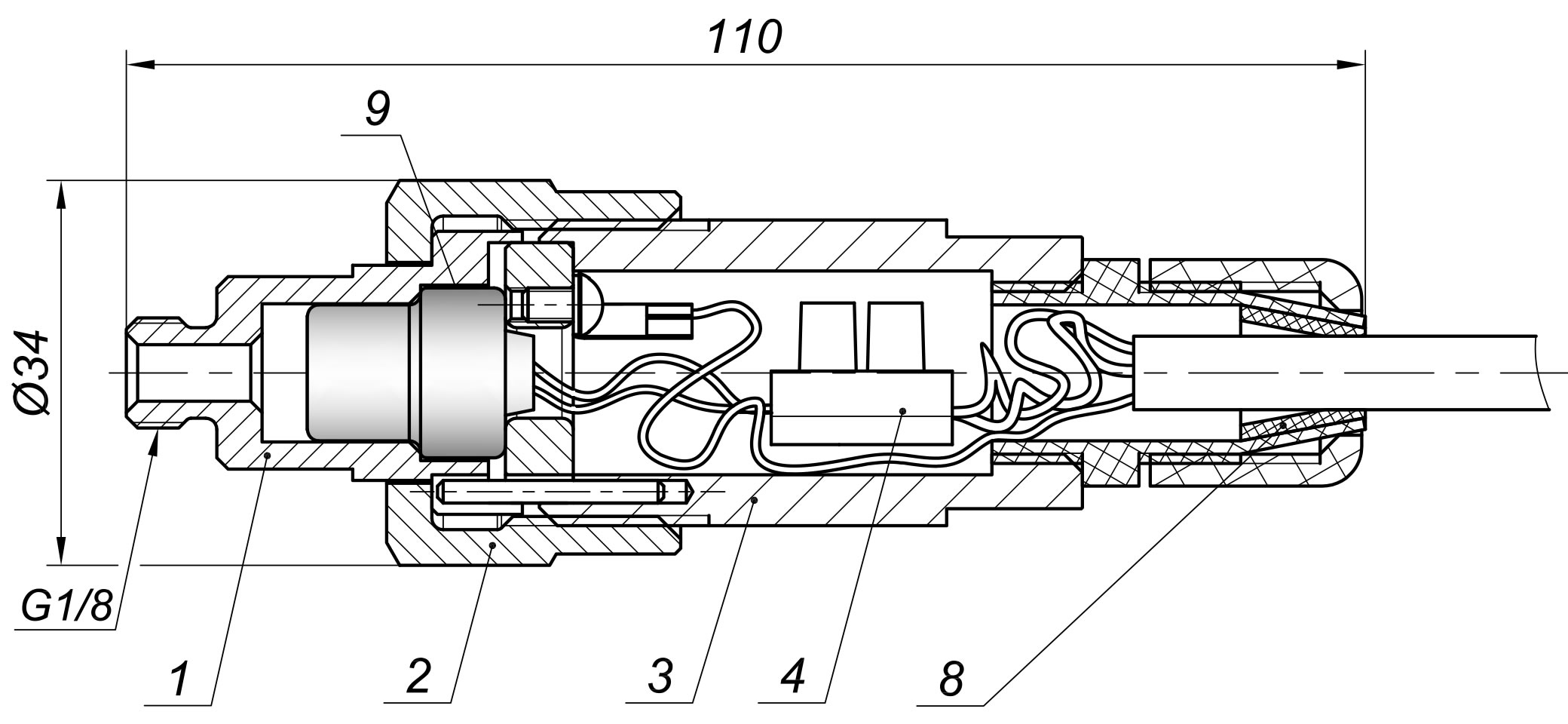

Источник газа ИГ-8 (двухпроводный с проводом заземления) |
Таблица 3 –Основные характеристики газогенераторов
Наименование характеристики |
Тип газогенератора |
|
УП-3М |
ЭГП ПП-3СП |
|
Электрическая схема |
Двухпроводная |
Однопроводная |
Ток срабатывания, А |
Не менее 0,5 |
|
Сопротивление цепи электровоспламенителя, Ом |
От 1,5 до 4,0 |
|
Ток контроля цепи электровоспламенителя: |
|
|
а) при периодичном пропускании тока |
Не более 0,05 А в течение не более 5 мин |
|
б) при постоянном пропускании тока |
Не более 0,005 А |
|
Температурный диапазон эксплуатации |
от минус 50ºС до 50 ºС |
|
Вероятность безотказного срабатывания |
0,999 |
|
Срок годности (хранения) |
15 лет |
|
Обозначение эксплуатационного документа |
УП-3М.00ИС |
ПП-3СП.00ИС |
Упаковка |
Картонная туба с металлическими крышками |
|
Класс опасности груза |
4.1 по ГОСТ 19433 |
Размеры газогенераторов |
|
|
|

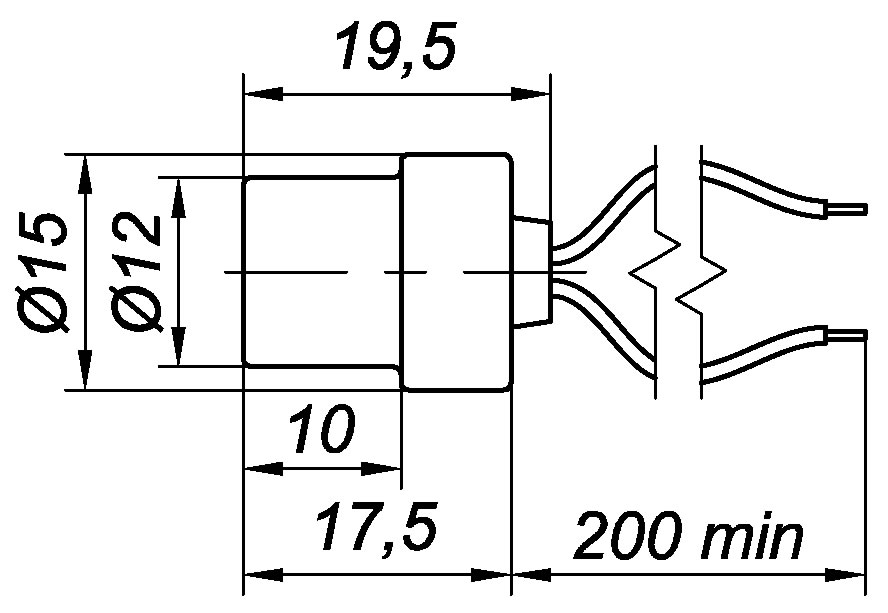

Устройство электропуска УП-3М |
Элемент газогенерирующий пусковой ЭГП ПП-3СП |
Примеры условных обозначений при заказе |
Элемент газогенерирующий пусковой ЭГП ПП-3СП ТУ 7287-195-07513406-2002
Устройство электропуска УП-3М ТУ 7287-202-07513406-2002 |
