Модули газового пожаротушения типа 1МП-Л (горизонтальное расположение баллона)




1МП-Л ТУ 4854-007-49327238-2006

Сертификат соответствия

№ С-RU.ПБ01.В.01783,

действителен по 28.12.2016 г.



Модули предназначены для хранения сжиженных газов с газом-вытеснителем (условное обозначение «1»). Применяются в АУГП модульного типа.

Применение модуля горизонтального исполнения наиболее целесообразно в условиях ограниченного пространства помещения по высоте. Модуль может быть размещен в пространстве под полом или за потолком размером по высоте от 400 до 520 мм (в зависимости от диаметра корпуса применяемого баллона).

Модули комплектуются баллонами средней и большой вместимости (от 60 до 160 л) и ЗПУ DN 38 или 50.

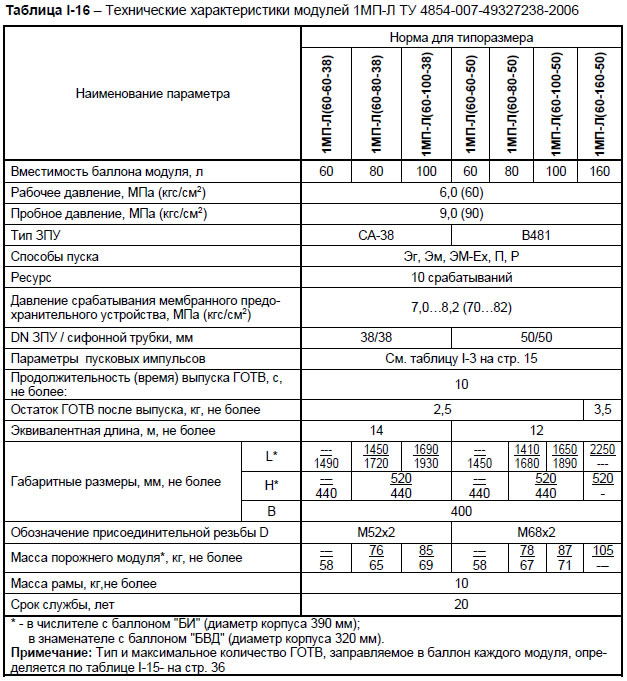

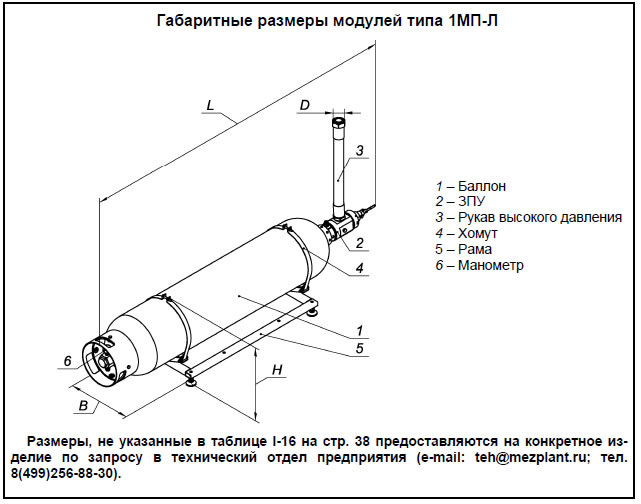

На защищаемом объекте баллон модуля расположен в горизонтальном положении на устройстве для его закрепления (раме).

Отклонение продольной оси баллона модуля от горизонтального положения не должно превышать ±2°. Установка модуля осуществляется с помощью регулируемых опор рамы.

На каждом модуле имеется информационные таблички «ВЕРХ» и «НИЗ», указывающие рабочее положение модуля при его монтаже на объекте.

 Выпускное отверстие ЗПУ модуля может быть ориентировано вверх, вниз, влево или вправо по отношению к горизонтальной оси баллона.

Ориентация выпускного отверстия ЗПУ модулей 1МП-Л в соответствии с проектным решением дополнительно указывается при заказе модуля.

Тип и масса ГОТВ, а также давление газа-вытеснителя определяется проектом, но не более значений, указанных в таблице I-15- ниже.

В зависимости от условий применения модули могут комплектоваться электрооборудованием во взрывозащищенном исполнении (устройство пусковое электромагнитное взрывозащищенное типа F1120012 ТУ 4854-014-49327238-2013), имеющем маркировку взрывозащиты - 1ExdIICT6Х по ГОСТ Р 51330.0.



Таблица I-15- Параметры наполнения модулей 1МП-Л

Наименование ГОТВ

(см. таблицу I-1 на стр. 5)

Коэффициент запол­нения ГОТВ,

кг/л, не более

Давление газа-вытеснителя, МПа (кгс/см2)

Модули с рабочим давлением 60 кгс/см2

Модули с рабочим дав­лением 150 кгс/см2

Хладон 125ХП

0,9

3,7±0,1 (37±1)

6,5±0,5 (65±5)

Хладон 227еа

1,1

4,2±0,1 (42±1)

Хладон 318

Элегаз

1,05

3,0±0,1 (30±1)

4,0±0,1 (40±1)

Хладон ФК-5-1-12

1,2

4,8+0,2 (48+2)

12,0±0,5 (120±5)

1,3

-

Хладон 114В2

1,5

4,8+0,2 (48+2)

Примечания:

1. Масса ГОТВ в модулях определяется как произведение коэффициента заполнения на вместимость баллона модуля в литрах.

2. Давление ГОТВ и газа-вытеснителя в модуле указано при температуре (20±2) °С.

3. В качестве газа-вытеснителя должен использоваться азот ГОСТ 9293 или осушенный воздух, имеющий точку росы не выше минус 40 ºС.




Примеры условных обозначений модулей типа 1МП-Л при заказе

Модуль для сжиженных газов с газом-вытеснителем (условное обозначение «1») горизонтального исполнения для стационарных наземных объектов (условное обозначение «МП-Л») с рабочим давлением 60 кгс/см2, номинальной вместимостью баллона 160 л, номинальным диаметром ЗПУ 50 мм, с запуском от электромагнита (условное обозначение «Эм») с выпускным отверстием ориентированным влево, если смотреть на модуль сверху:

Модуль 1МП-Л(60-160-50)Эм ТУ 4854-007-49327238-2006 с выпуском влево

То же, но с запуском модуля от газогенератора или от ручного дублёра (условное обозначение «ЭгР»):

Модуль 1МП-Л(60-160-50)ЭгР ТУ 4854-007-49327238-2006 с выпуском влево
