Батареи газового пожаротушения типа Б-2МП

Примеры условных обозначений батарей

с модулями типа 2МП при заказе

Батарея газового пожаротушения с 6-ю модулями для сжиженных газов без газа-вытеснителя (условное обозначение «2») вертикального исполнения для стационарных наземных объектов (условное обозначение «МП») с рабочим давлением 150 кгс/см², номинальной вместимостью баллона 100 л, номинальным диаметром ЗПУ 12 мм, с запуском пускового модуля от электромагнита или от ручного дублёра (условное обозначение «ЭмР»), а остальных модулей – давлением газа пускового модуля, с выходом коллектора вправо:

Батарея Б6-2МП(150-100-12)ЭмР-ЭПМ ТУ 4854-011-49327238-09

То же, но с запуском пускового модуля от газогенератора или от ручного дублёра (условное обозначение «ЭгР»):

Батарея Б6-2МП (150-100-12)ЭгР-ЭПМ ТУ 4854-011-49327238-09

То же, но с раздельным электропневматическим пуском, с запуском пусковых модулей от электромагнита или от ручного дублёра (условное обозначение «ЭмР»), а остальных модулей – давлением газа пусковых модулей:

Батарея Б6-2МП (150-100-12)ЭмР-ЭЗ/ЭПМ ТУ 4854-011-49327238-09

То же, но с запуском каждого модуля от электромагнита или от ручного дублёра (условное обозначение «ЭмР») и с выходом коллектора влево:

Батарея Б6-2МП (150-100-12) ЭмР-ЭЗ ТУ 4854-011-49327238-09 (левая)

ВНИМАНИЕ!

При заказе необходимо указать:

- требуемый алгоритм срабатывания модулей батареи;

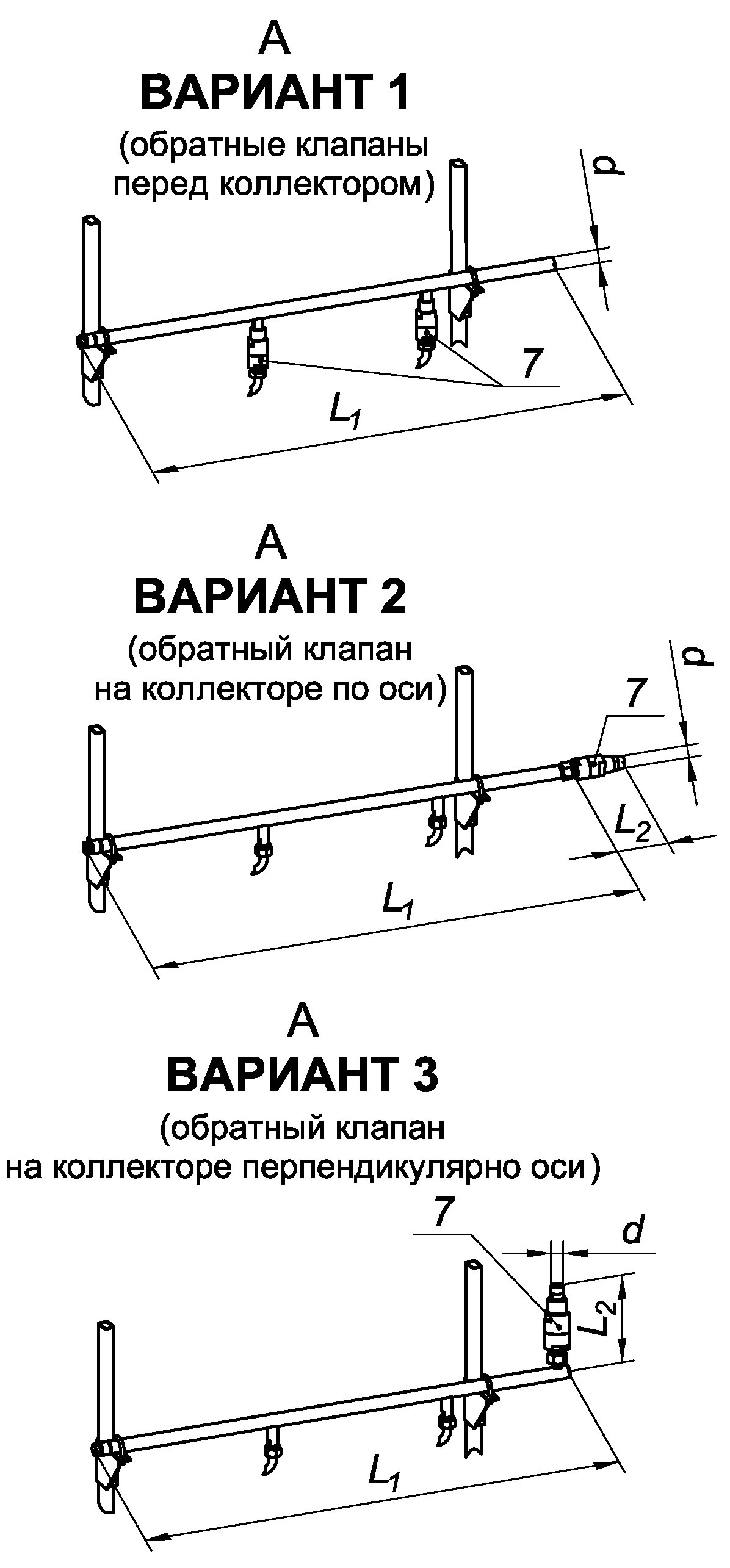

- схему установки обратных клапанов на коллекторе по варианту 1, 2 или 3 (см. рис. на стр. 65)

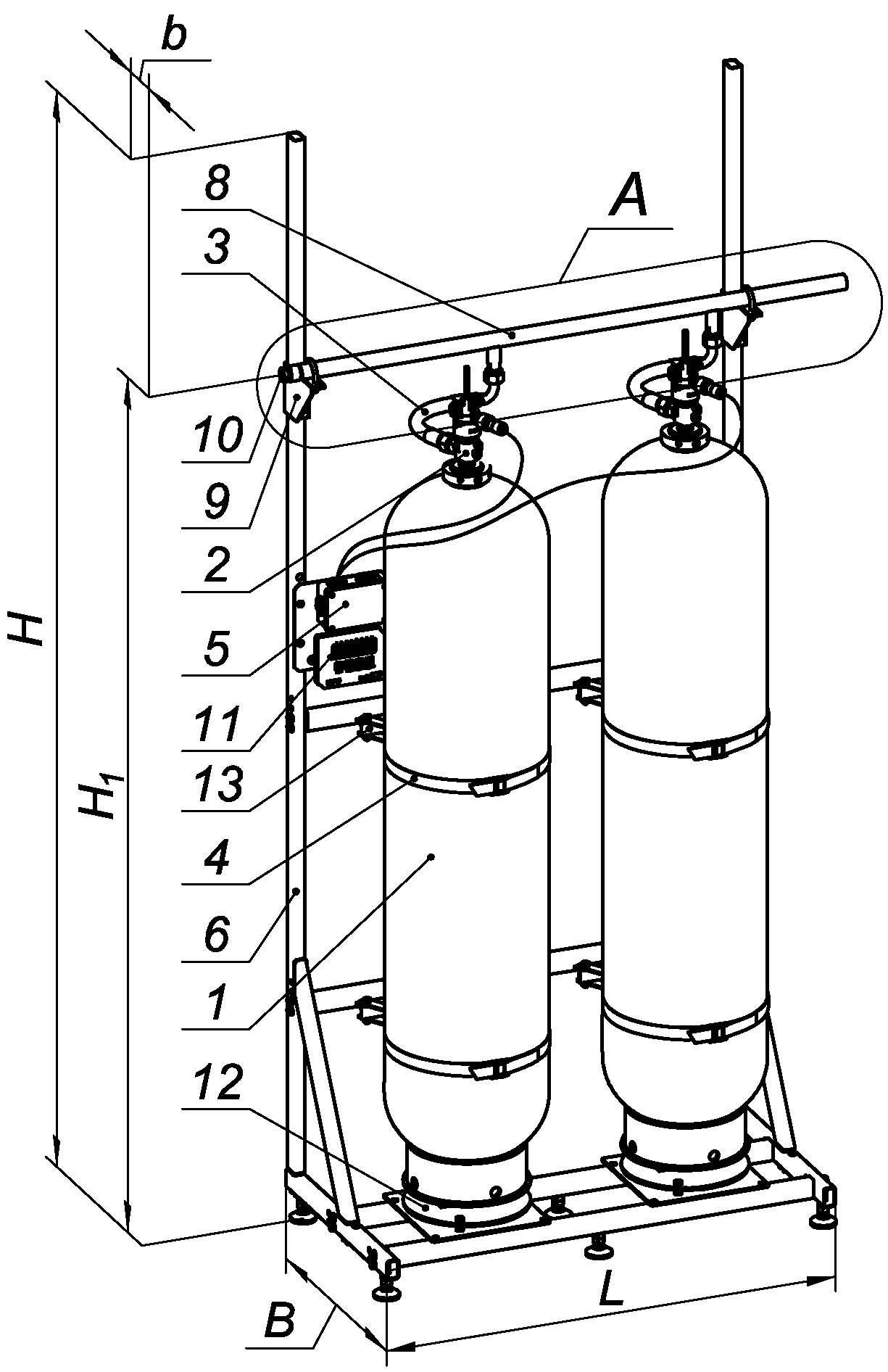

Габаритные размеры батарей типа Б-2МП

1 – Баллон

2 – ЗПУ

3 – Рукав высокого давления

4 – Хомут

5 – Электромонтажный блок

6 – Рама

7 – Обратный клапан

8 – Коллектор

9 – Опора коллектора

10 – Место под СДУ

11 – Весовой терминал

12 – Весовая площадка

13 – Пружинный узел

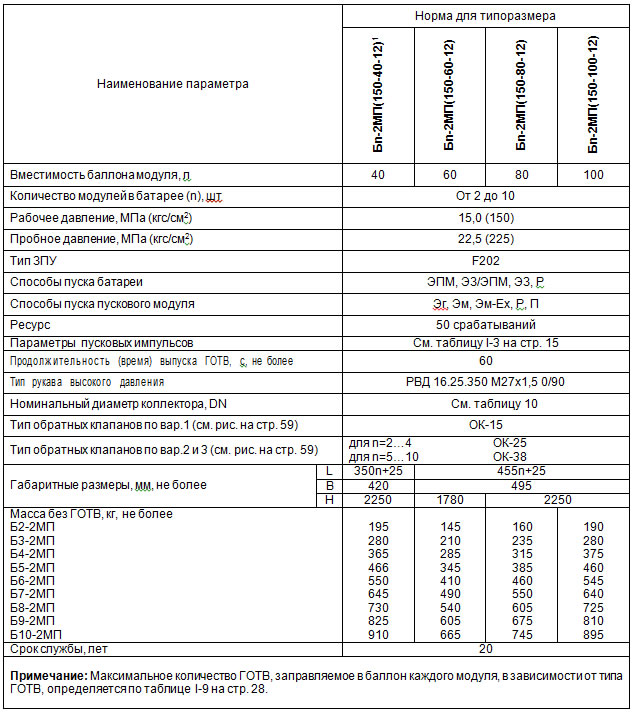

Размеры, не указанные в таблице I-33  на стр. 66 и на данном рисунке предоставляются на конкретное изделие по запросу в технический отдел предприятия (e-mail: teh@mezplant.ru; тел. 8(499)256-88-30).

Структурная схема батареи типа Б-2МП

Входит в комплект поставки батареи:

1 - Пусковой модуль (с электропиротехни-ческим или электромагнитным пускателем и ручным дублёром)

2 - Рабочий модуль (с пневматическим пускателем)

3 - Рукав высокого давления

4 - Коллектор с местом под СДУ

5 - Электромонтажный блок с клеммником на 10 пар контактов по 1,5 мм² 10А

6 – Электронный весовой терминал

7 – Комплект весовых площадок

   – Рама

Тип и количество оговаривается при заказе:

8 - Обратный клапан

9 - Пусковой трубопровод с дренажным клапаном

Заказывается отдельной позицией:

10 - Сигнализатор давления универсальный (СДУ)

11 - Испытательная заглушка с прокладкой

     - Газогенератор УП-3М или ПП-3СП (см. стр. 86)
