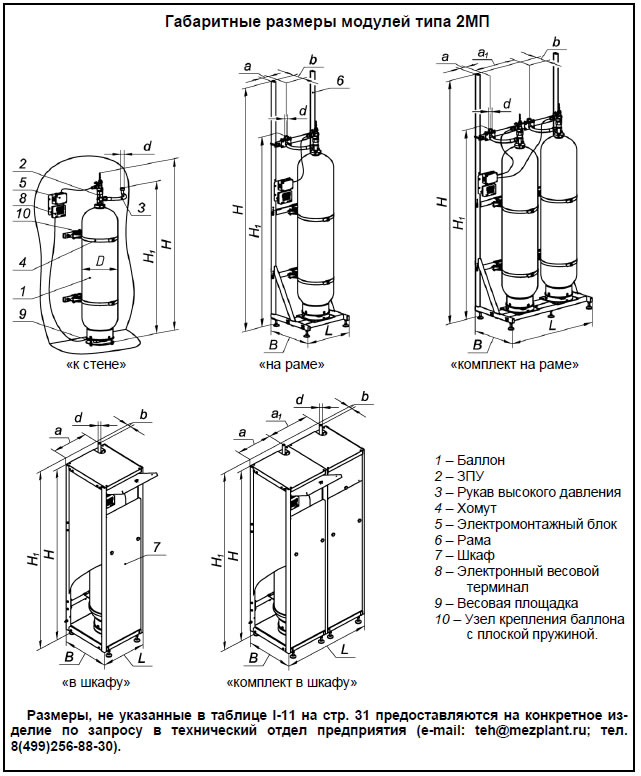

Модули газового пожаротушения типа 2МП
|
2МП с ЗПУ DN 12, 18 мм ТУ 4854-011-49327238-09 |
Сертификат соответствия № C-RU.ПБ01.В.00379 действителен по 12.01.2015 г. |
Модули предназначены для хранения сжиженных газов, вытесняемых давлением собственных насыщенных паров (условное обозначение «2»). Применяются в АУГП централизованного или модульного типа.
Тип и масса ГОТВ определяется проектом, но не более значений, указанных в таблице I-9 ниже.
В зависимости от условий применения модули могут комплектоваться электрооборудованием во взрывозащищенном исполнении, имеющем следующую маркировку взрывозащиты:
а) устройство пусковое электромагнитное взрывозащищенное типа F1120012
ТУ 4854-014-49327238-2013 - 1ExdIICT6Х по ГОСТ Р 51330.0;
б) индикатор весовой взрывозащищенный типа УКМ-ВЗ ТУ 4276-001-49327238-99 - 0ExiaIICT6 Х по ГОСТ Р 51330.0.
Таблица 9 - Параметры наполнения модулей типа 2МП
|
Наименование ГОТВ (см. таблицу I-1 на стр. 5) |
Коэффициент заполнения ГОТВ, кг/л, не более |
|
Двуокись углерода |
0,72 |
|
Хладон 23 |
0,86 |
Примечания: Масса ГОТВ в модулях определяется как произведение коэффициента заполнения на вместимость баллона модуля в литрах.

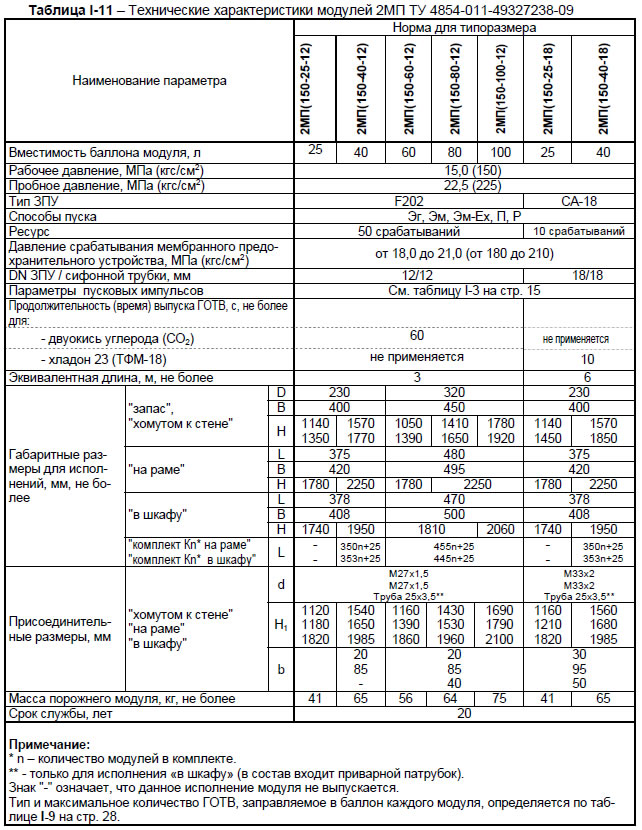

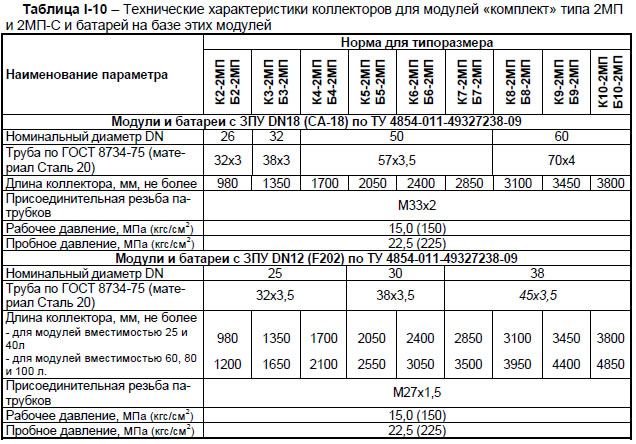

Модули исполнения «комплект» могут по требованию заказчика поставляться с коллектором. Габаритные и присоединительные размеры коллекторов указаны в таблице I-10 на стр. 29.
|
Примеры условных обозначений модулей типа 2МП при заказе |
|
Модуль для сжиженных газов без газа-вытеснителя (условное обозначение «2») вертикального исполнения для стационарных наземных объектов (условное обозначение «МП») с рабочим давлением 150 кгс/см2, номинальной вместимостью баллона 100 л, номинальным диаметром ЗПУ 12 мм, с запуском от электромагнита (условное обозначение «Эм»), исполнения «на раме»: Модуль 2МП(150-100-12)Эм на раме ТУ 4854-011-49327238-09 То же, но с взрывозащищенным электрооборудованием и предназначенного для ОАО «Газпром» (индекс ГП): Модуль 2МП(150-100-12)Эм-Ex на раме ТУ 4854-011-49327238-09 (ГП) Комплект из 4-х модулей для сжиженных газов без газа-вытеснителя (условное обозначение «2») вертикального исполнения для стационарных наземных объектов (условное обозначение «МП») с рабочим давлением 150 кгс/см2, номинальной вместимостью баллона 100 л, номинальным диаметром ЗПУ 12 мм, с запуском пускового модуля от газогенератора или от ручного дублёра (условное обозначение «ЭгР»), а остальных модулей – от пускового модуля, исполнения «в шкафу»: Модуль «комплект» К4-2МП(150-100-12)ЭгР-ЭПМ в шкафу ТУ 4854-011-49327238-09 |
