Батареи газового пожаротушения типа Б-ИМП

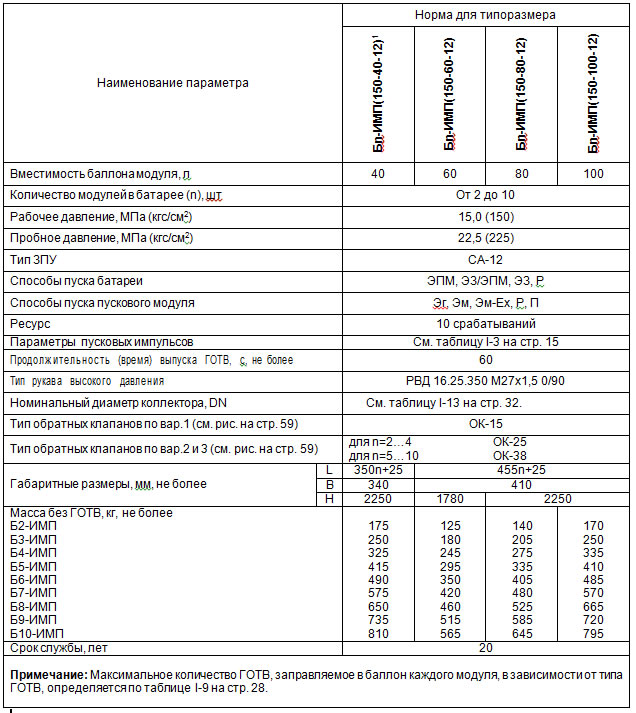

Примеры условных обозначений батарей с модулями типа ИМП при заказе

Батарея газового пожаротушения с 7-ю модулями для сжатых газов (условное обозначение «И») вертикального исполнения для стационарных наземных объектов (условное обозначение «МП») с рабочим давлением 150 кгс/см², номинальной вместимостью баллона 100 л, номинальным диаметром ЗПУ 12 мм, с запуском пускового модуля от электромагнита или от ручного дублёра (условное обозначение «ЭмР»), а остальных модулей – давлением газа пускового модуля, с выходом коллектора вправо:

Батарея Б7-ИМП(150-100-12)ЭмР-ЭПМ ТУ 4854-011-49327238-09

То же, но с 9-ю модулями, с запуском каждого модуля от электромагнита или от ручного дублёра (условное обозначение «ЭмР») и с выходом коллектора влево:

Батарея Б9-ИМП (150-100-12) ЭмР-ЭЗ ТУ 4854-011-49327238-09 (левая)

ВНИМАНИЕ! При заказе необходимо указать:

- требуемый алгоритм срабатывания модулей батареи;

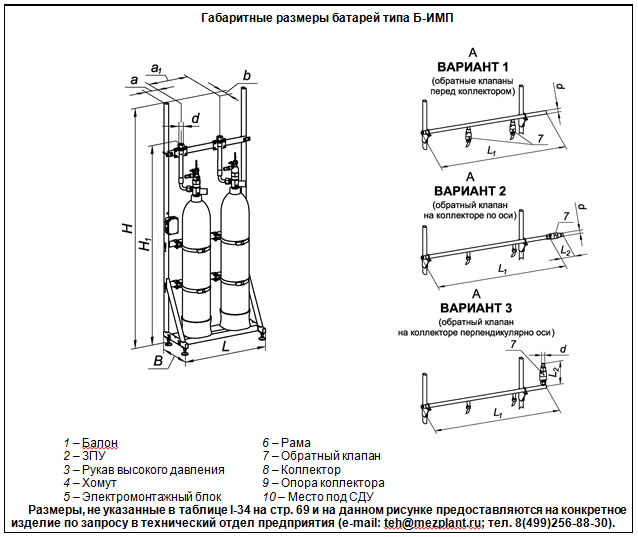

- схему установки обратных клапанов на коллекторе по варианту 1, 2 или 3 (см. рис. ниже)

Структурная схема батареи типа Б-ИМП

Входит в комплект поставки батареи:

1 - Пусковой модуль (с электропиротехни-ческим или электромагнитным пускателем и ручным дублёром)

2 - Рабочий модуль (с пневматическим пускателем)

3 - Рукав высокого давления

4 - Коллектор с местом под СДУ

5 - Электромонтажный блок с клеммником на 10 пар контактов по 1,5 мм² 10А

   - Рама

Тип и количество оговаривается при заказе:

6 - Обратный клапан

7 - Пусковой трубопровод с дренажным клапаном

Заказывается отдельной позицией:

8 - Сигнализатор давления универсальный (СДУ)

9 - Испытательная заглушка с прокладкой

10 - Датчик давления (ДД) ЗПУ

     - Газогенератор УП-3М или ПП-3СП (см. стр. 86)
