Модули газового пожаротушения типа 1МП-М


Модули предназначены для хранения сжиженных газов с газом-вытеснителем (условное обозначение «1»). Применяются в АУГП централизованного или модульного типа.

Тип и масса ГОТВ, а также давление газа-вытеснителя опре­деляется проектом, но не более значений, указанных в таблице I-23 ниже.

Таблица 23- Параметры наполнения модулей 1МП-М

Наименование ГОТВ

(см. таблицу I-1 на стр. 5)

Коэффициент запол­нения ГОТВ,

кг/л, не более

Давление газа-вытеснителя, МПа (кгс/см2)

Модули с рабочим давлением 60 кгс/см2

Модули с рабочим дав­лением 150 кгс/см2

Хладон 125ХП

0,9

3,7±0,1 (37±1)

6,5±0,5 (65±5)

Хладон 227еа

1,1

4,2±0,1 (42±1)

Хладон 318

Примечания:

1. Масса ГОТВ в модулях определяется как произведение коэффициента заполнения на вместимость баллона модуля в литрах.

2. Давление ГОТВ и газа-вытеснителя в модуле указано при температуре (20±2) °С.

3. В качестве газа-вытеснителя должен использоваться азот ГОСТ 9293 или осушенный воздух, имеющий точку росы не выше минус 40 ºС.



Пример условного обозначения модуля типа 1МП-М при заказе

Модуль для сжиженных газов с газом-вытеснителем (условное обозначение «1») вертикального исполнения для морских судов (условное обозначение «МП-М») с рабочим давлением 60 кгс/см2, номинальной вместимостью баллона 100 л, номинальным диаметром ЗПУ 50 мм с запуском модуля от газогенератора или от ручного дублёра (условное обозначение «ЭгР»):

Модуль 1МП-М(60-100-50)ЭгР ТУ 4854-010-49327238-08

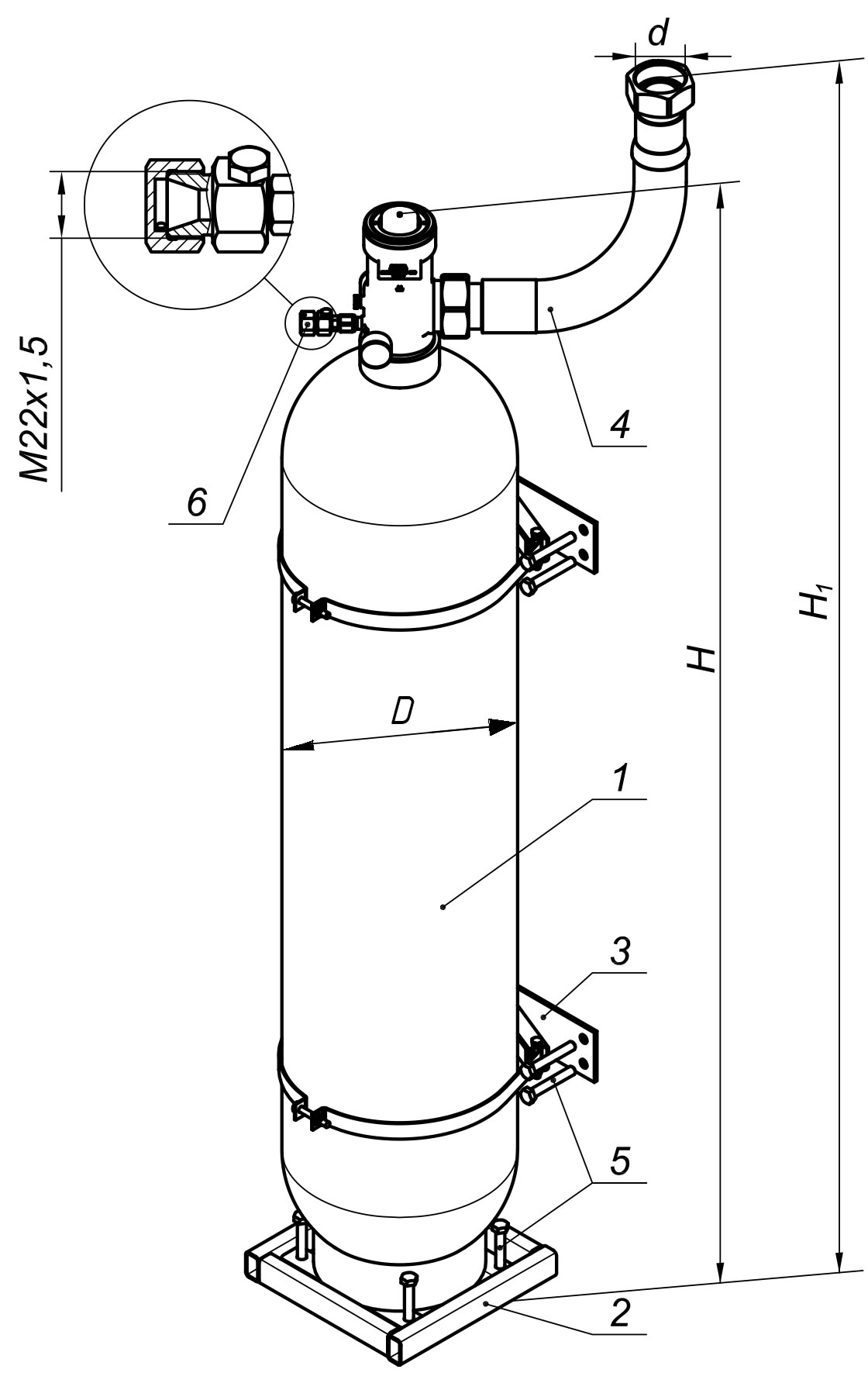

Габаритные размеры модулей «1МП-М»



1 - Модуль

2 - Подставка

3 - Крепёжное приспособление

4 - Рукав высокого давления

5 - Болт

6 – Мембранное предохранительное устройство

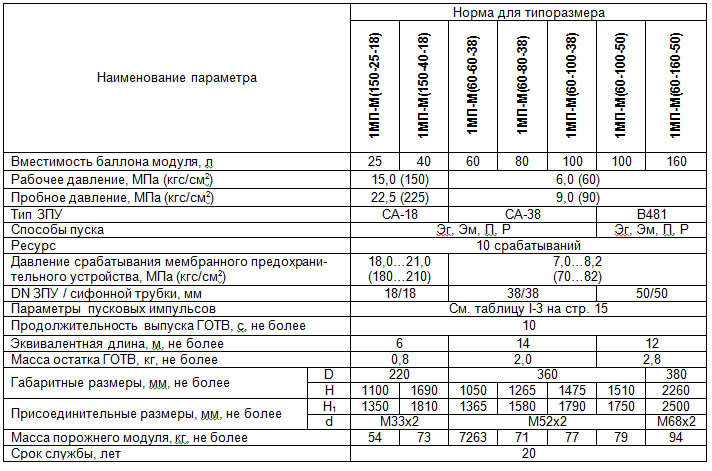

Таблица 24 – Технические характеристики модулей 1МП-М ТУ 4854-010-49327238-08
