Модули газового пожаротушения типа 2МП-Л (горизонтальное расположение баллона)




2МП-Л ТУ 4854-007-49327238-2006

Сертификат соответствия

№ С-RU.ПБ01.В.01783,

действителен по 28.12.2016 г.



Модули предназначены для хранения сжиженных газов, вытесняемых давлением собственных насыщенных паров (условное обозначение «2»). Применяются в АУГП модульного типа

 Применение модуля горизонтального исполнения наиболее целесообразно в условиях ограниченного пространства помещения по высоте.

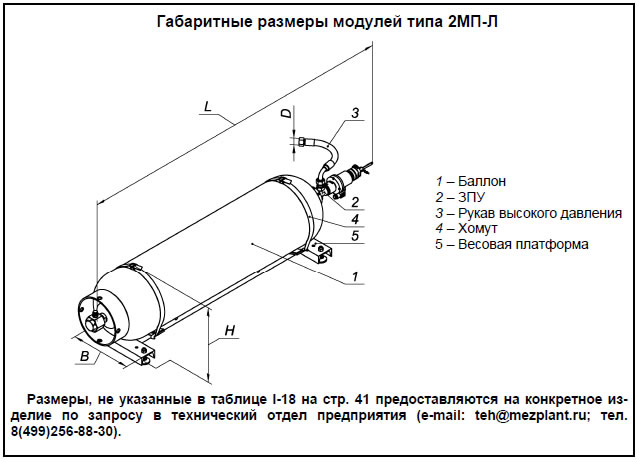

Модуль может быть размещен в пространстве под полом или за потолком размером по высоте от 400 до 520 мм (в зависимости от диаметра корпуса применяемого баллона).

Модули комплектуются баллонами средней и большой вместимости (от 60 до 100 л) и ЗПУ DN 12 или 38.

Модуль типа 2МП-Л оснащен индивидуальным устройством контроля массы огнетушащего вещества непрерывного действия типа УКМ-3Л (см. главу III).

На защищаемом объекте баллон модуля расположен в горизонтальном положении на устройствах для его закрепления (платформа весового индикатора УКМ-3Л).

Отклонение продольной оси баллона модуля 2МП-Л от горизонтального положения не должно превышать ±2°. Установка модуля по уровню осуществляется с помощью регулируемых опор весовой платформы.

На каждом модуле имеются информационные таблички «ВЕРХ» и «НИЗ», указывающие рабочее положение модуля при его монтаже на объекте.

Выпускное отверстие ЗПУ модуля может быть ориентировано:

- для ЗПУ DN12 – только вверх или вниз. Направление выхода ГОТВ влево или вправо осуществляется за счет изгиба РВД в горизонтальной плоскости;

- для ЗПУ DN38 - только влево или вправо.

Ориентация выпускного отверстия ЗПУ модулей 2МП-Л в соответствии с проектным решением указывается при заказе модуля.

Тип и масса ГОТВ опре­деляется проектом, но не более значений, указанных в
таблице I-17 ниже.

Таблица I-17 - Параметры наполнения модулей типа 2МП-Л

Наименование ГОТВ

(см. таблицу I-1 на стр. 5)

Коэффициент заполнения ГОТВ, кг/л, не более

Двуокись углерода

0,72

Хладон 23

0,86

Примечания: Масса ГОТВ в модулях определяется как произведение коэффициента заполнения на вместимость баллона модуля в литрах.




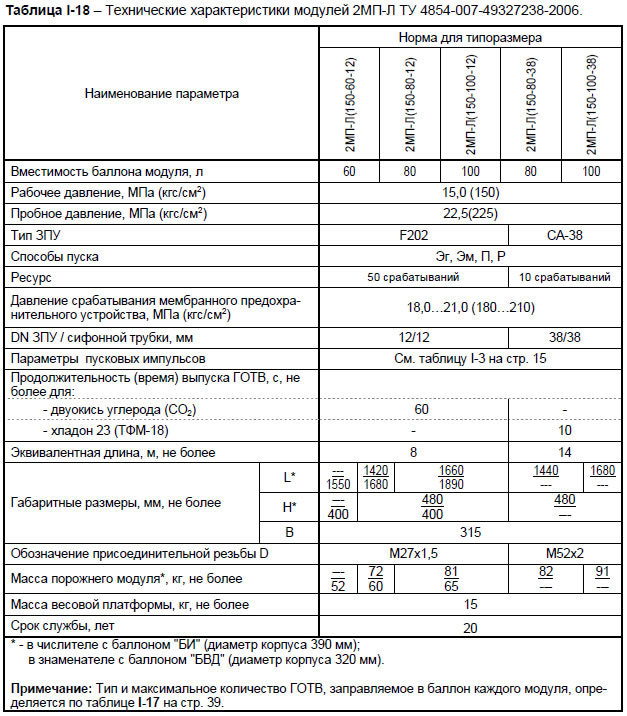

Примеры условных обозначений модулей типа 2МП-Л при заказе

Модуль для сжиженных газов без газа-вытеснителя (условное обозначение «2») горизонтального исполнения для стационарных наземных объектов (условное обозначение «МП-Л») с рабочим давлением 150 кгс/см2, номинальной вместимостью баллона 100 л, номинальным диаметром ЗПУ 38 мм, с запуском от газогенератора (условное обозначение «Эг») с выпускным отверстием ориентированным влево:

Модуль 2МП-Л(150-100-38)Эг ТУ 4854-007-49327238-2006 с выпуском влево

То же, но с номинальным диаметром ЗПУ 12 мм и запуском модуля от электромагнита или от ручного дублёра (условное обозначение «ЭмР») с выпускным отверстием ориентированным вверх:

Модуль 2МП-Л(150-100-12)ЭмР ТУ 4854-007-49327238-2006 с выпуском вверх
