Модули газового пожаротушения типа 2МП-М
Модули предназначены для хранения сжиженных газов, вытесняемых давлением собственных насыщенных паров (условное обозначение «2»). Применяются в АУГП централизованного или модульного типа. Модули типа 2МП-М весовыми индикаторами не комплектуются.
Тип и масса ГОТВ определяется проектом, но не более значений, указанных в таблице I-25 ниже.
Таблица 25 - Параметры наполнения модулей типа 2МП-М
|
Наименование ГОТВ (см. таблицу I-1 на стр. 5) |
Коэффициент заполнения ГОТВ, кг/л, не более |
|
Двуокись углерода |
0,72 |
Примечания: Масса ГОТВ в модулях определяется как произведение коэффициента заполнения на вместимость баллона модуля в литрах.
|
Пример условного обозначения модуля типа 2МП-М при заказе |
|
Модуль для сжиженных газов без газа-вытеснителя (условное обозначение «2») вертикального исполнения для морских судов (условное обозначение «МП-М») с рабочим давлением 150 кгс/см2, номинальной вместимостью баллона 80 л, номинальным диаметром ЗПУ 12 мм с запуском модуля от газогенератора или от ручного дублёра (условное обозначение «ЭгР»): Модуль 2МП-М(150-80-12)ЭгР ТУ 4854-010-49327238-08 |

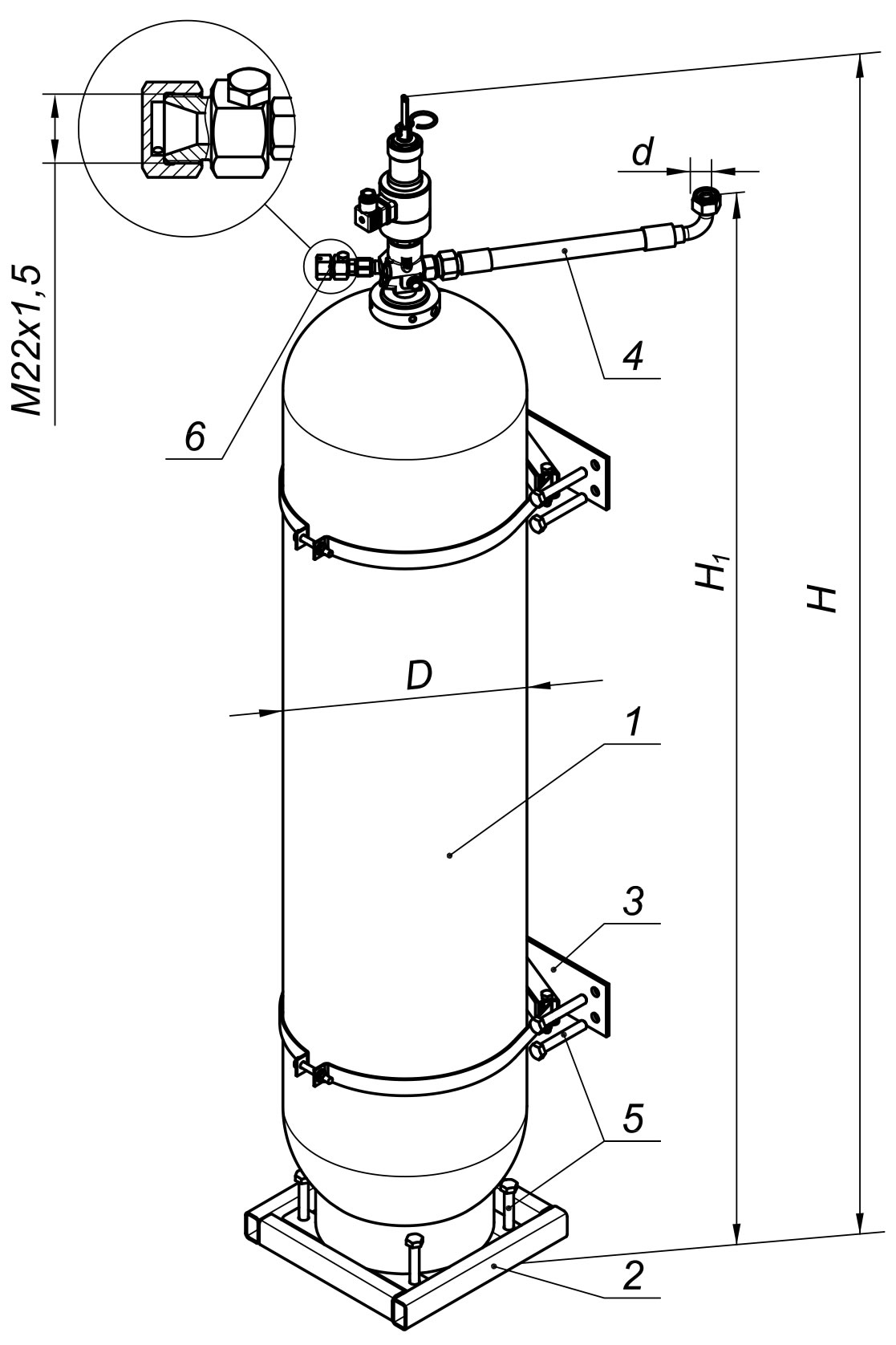

Габаритные рзмеры модулей «2МП-М» |
|
|
|
1 - Модуль 2 - Подставка 3 - Крепёжное приспособление 4 - Рукав высокого давления 5 - Болт 6 – Мембранное предохранительное устройство |
Таблица 26 – Технические характеристики модулей 2МП-М ТУ 4854-010-49327238-08
|
Наименование параметра |
Норма для типоразмера |
||||
|
2МП-М(150-40-12) |
2МП-М(150-60-12) |
2МП-М(150-80-12) |
2МП-М(150-100-12) |
||
|
Вместимость баллона модуля, л |
40 |
60 |
80 |
100 |
|
|
Рабочее давление, МПа (кгс/см2) |
15,0 (150) |
||||
|
Пробное давление, МПа (кгс/см2) |
22,5 (225) |
||||
|
Тип ЗПУ |
F202 |
||||
|
Способы пуска |
Эг, Эм, П, Р |
||||
|
Ресурс |
50 срабатываний |
||||
|
Давление срабатывания мембранного предохранительного устройства, МПа (кгс/см2) |
18,0…21,0 (180…210) |
||||
|
DN ЗПУ / сифонной трубки, мм |
12/12 |
||||
|
Параметры пусковых импульсов |
См. таблицу I-3 на стр. 15 |
||||
|
Продолжительность (время) выпуска ГОТВ, с, не более |
60 |
||||
|
Эквивалентная длина, м, не более |
6 |
||||
|
Габаритные размеры, мм, не более |
D |
220 |
320 |
||
|
H |
1700 |
1320 |
1580 |
1850 |
|
|
Присоединительные размеры, мм, не более |
H1 |
1750 |
1370 |
1630 |
1900 |
|
d |
М27х1,5 |
||||
|
Масса модуля без ГОТВ, кг, не более |
72 |
56 |
64 |
75 |
|
|
Срок службы, лет |
20 |
||||
