Насадки ударно-струйного типа (тип 4)

Рекомендуется для применения в установках газового пожаротушения, использующих в качестве ГОТВ хладон 114В2.

Насадок применяется вместо снятого с производства насадка НГ 1.1 с соударением струй.

Структура условного обозначения насадков ударно-струйного типа

Насадок НГ -	4	.	X	-	ХХХ	-	Х”
	1		2		3		4

1 – тип насадка:

«4» - ударно-струйного типа;

2 – тип размещения:

«1» - для помещений;

«3» - для фальшпола или фальшпотолка.

3 – суммарная площадь выходных отверстий насадка, мм²

4 – обозначение присоединительной трубной резьбы (½” или ¾”)

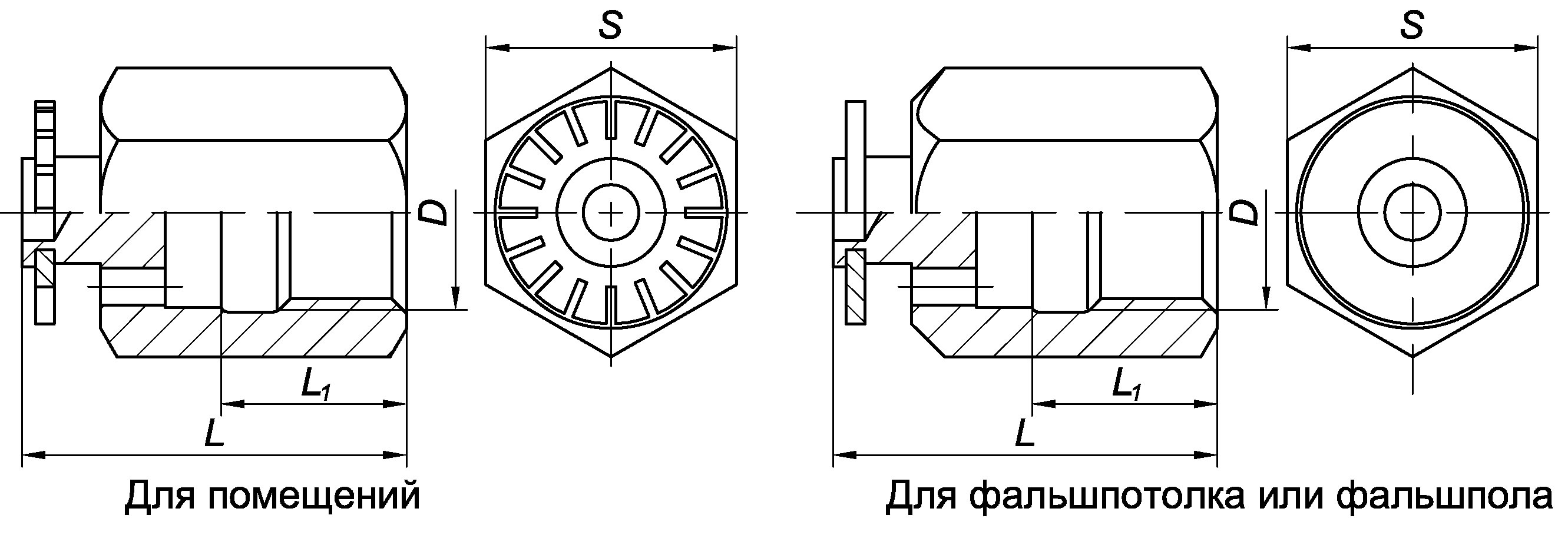

Конструкция и размеры насадков типа 4

Таблица 40 – Технические характеристики насадков типа 4

Назначение	D	Размеры			Максимальная суммарная площадь отверстий, мм² (максимальный диаметр отверстий, мм)
Назначение	D	S	L	L₁	4 отв.	8 отв.
Для пространства помещений	G½	27	41	20	50 (4,0)	100 (4,0)
Для пространства помещений	G¾	36	42	20	98,5 (5,6)	197 (5,6)
Для пространства фальшпола или фальшпотолка	G½	27	41	20	50 (4,0)	100 (4,0)
Для пространства фальшпола или фальшпотолка	G¾	36	42	20	98,5 (5,6)	197 (5,6)
Примечание: насадок с резьбой G½ может быть выполнен с сетчатым фильтром. Установка фильтра обязательна при диаметрах выходных отверстий меньше 3,0 мм.
