Модули газового пожаротушения типа 1МП

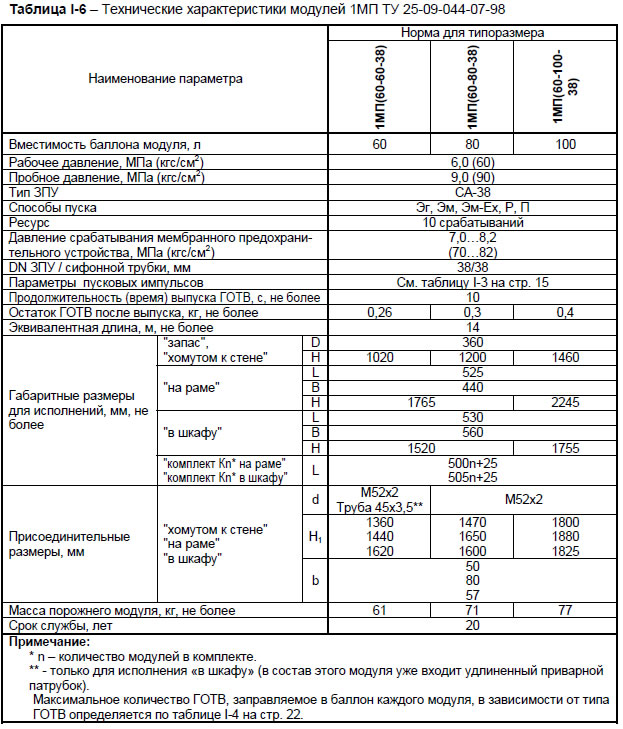

1МП с ЗПУ DN 38 мм

ТУ 25-09-044-07-98

Сертификат соответствия

№ C-RU.ПБ01.В.00379

действителен по 12.01.2015 г.

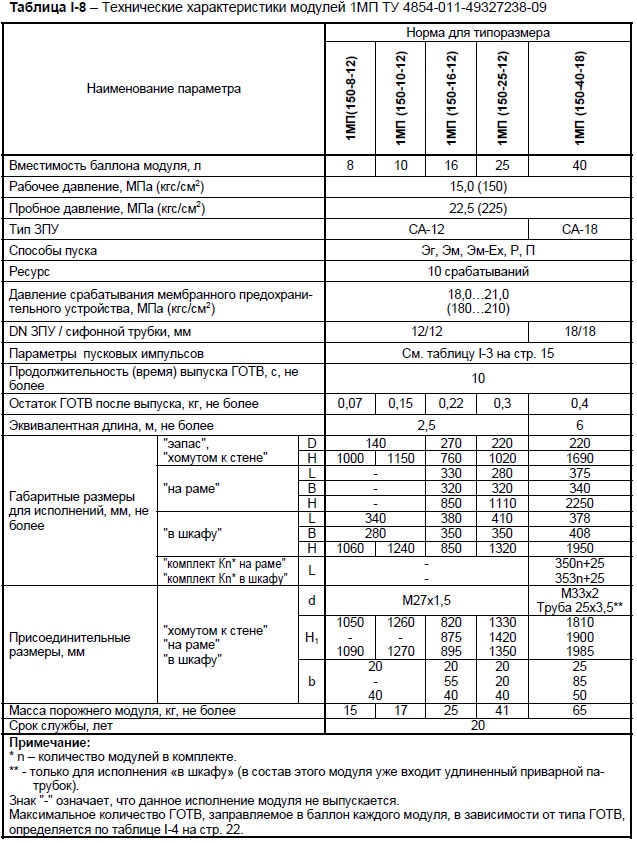

1МП с ЗПУ DN 12, 18 мм

ТУ 4854-011-49327238-09

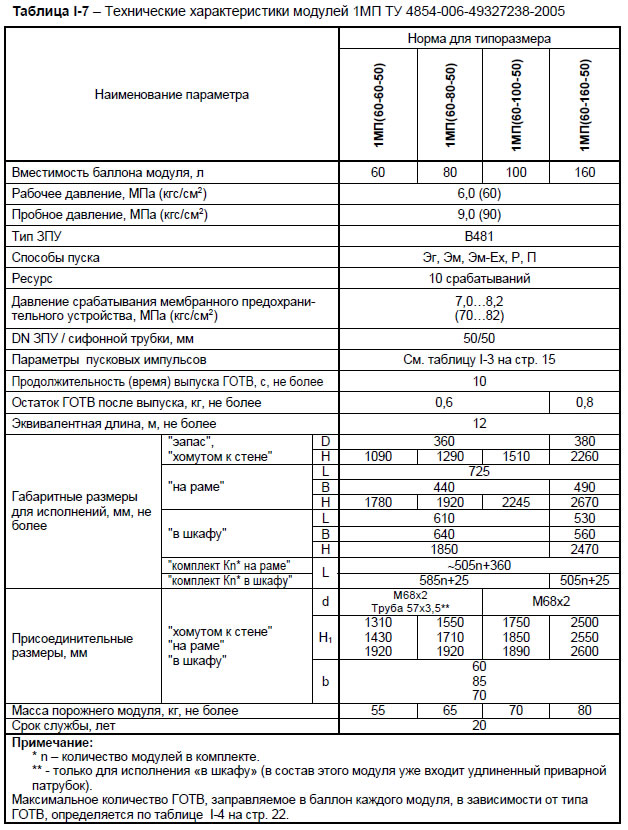

1МП с ЗПУ DN 50 мм

ТУ 4854-006-49327238-2005

Сертификат соответствия

№ С-RU.ПБ01.В.01782,

действителен по 28.12.2016 г.



Модули предназначены для хранения сжиженных газов с газом-вытеснителем (условное обозначение «1»). Применяются в АУГП централизованного или модульного типа.

Тип и масса ГОТВ, а также давление газа-вытеснителя опре­деляется проектом, но не более значений, указанных в таблице I-4 ниже.

В зависимости от условий применения модули могут комплектоваться электрооборудованием во взрывозащищенном исполнении (устройство пусковое электромагнитное взрывозащищенное типа F1120012 ТУ 4854-014-49327238-2013), имеющем маркировку взрывозащиты: 1ExdIICT6Х по ГОСТ Р 51330.0.





Таблица 4- Параметры наполнения модулей 1МП

Наименование ГОТВ

(см. таблицу I-1 на стр. 5)

Коэффициент запол­нения ГОТВ,

кг/л, не более

Давление газа-вытеснителя, МПа (кгс/см2)

Модули с рабочим давлением 60 кгс/см2

Модули с рабочим дав­лением 150 кгс/см2

Хладон 125ХП

0,9

3,7±0,1 (37±1)

6,5±0,5 (65±5)

Хладон 227еа

1,1

4,2±0,1 (42±1)

Хладон 318

Элегаз

1,05

3,0±0,1 (30±1)

4,0±0,1 (40±1)

Хладон ФК-5-1-12

1,2

4,8+0,2 (48+2)

12,0±0,5 (120±5)

1,3

-

Хладон 114В2

1,5

4,8+0,2 (48+2)

Примечания:

1. Масса ГОТВ в модулях определяется как произведение коэффициента заполнения на вместимость баллона модуля в литрах.

2. Давление ГОТВ и газа-вытеснителя в модуле указано при температуре (20±2) °С.

3. В качестве газа-вытеснителя должен использоваться азот ГОСТ 9293 или осушенный воздух, имеющий точку росы не выше минус 40 ºС.



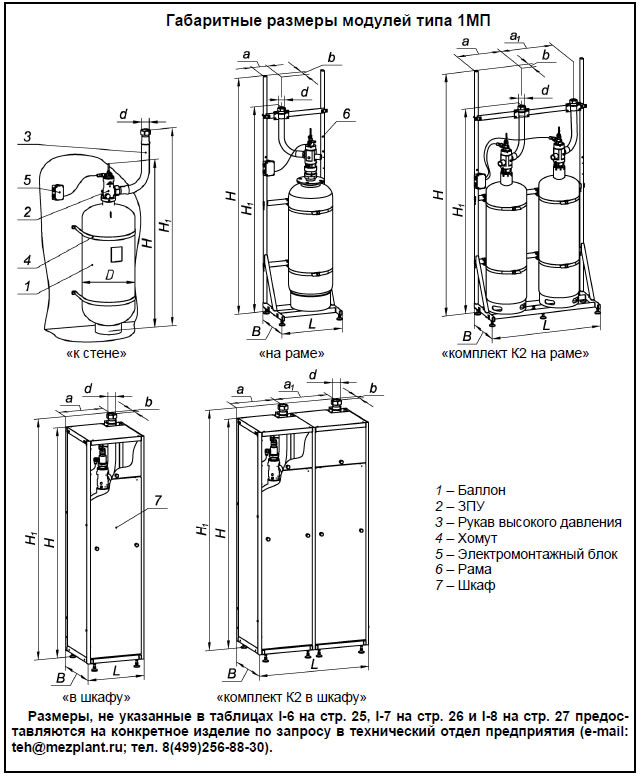

Модули исполнения «комплект» могут по требованию заказчика поставляться с коллектором. Габаритные и присоединительные размеры коллекторов указаны в таблице I-5

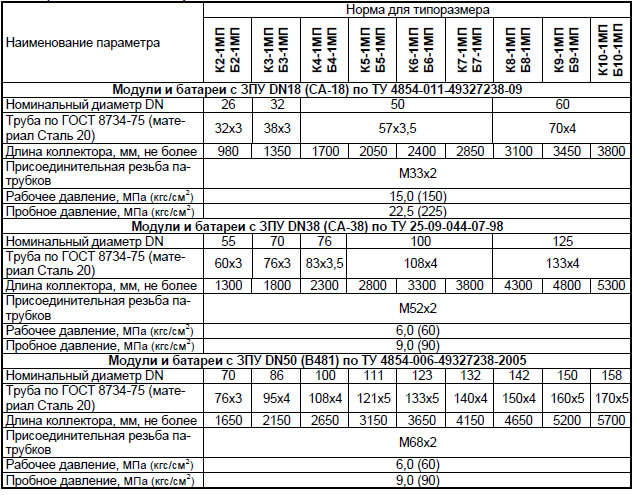

Таблица 5 – Технические характеристики коллекторов для модулей «комплект» типа 1МП и батарей на базе этих модулей



Примеры условных обозначений модулей типа 1МП при заказе

Модуль для сжиженных газов с газом-вытеснителем (условное обозначение «1») вертикаль­ного исполнения для стационарных наземных объектов (условное обозначение «МП») с рабо­чим давлением 60 кгс/см2, номинальной вместимостью баллона 100 л, номинальным диамет­ром ЗПУ 50 мм, с запуском от газогенератора или от ручного дублёра (условное обозначение «ЭгР»), исполнения «на раме»:

Модуль 1МП(60-100-50)ЭгР на раме ТУ 4854-006-49327238-2005

Комплект из 3-х модулей для сжиженных газов с газом-вытеснителем (условное обозначе­ние «1») вертикального исполнения для стационарных наземных объектов (условное обозна­чение «МП») с рабочим давлением 60 кгс/см2, номинальной вместимостью баллона 80 л, но­минальным диаметром ЗПУ 38 мм, с запуском  пускового модуля от электромагнита без ручного дублёра (условное обозначение «Эм»), а остальных модулей – от пускового модуля, исполне­ния «в шкафу»:

Модуль «комплект» К3-1МП(60-80-38)Эм-ЭПМ в шкафу ТУ 25-09-044-07-98

То же, но с взрывозащищенным электрооборудованием и коллектором:

Модуль «комплект» К3-1МП(60-80-38)Эм-Ex-ЭПМ в шкафу с коллектором
ТУ 25-09-044-07-98
